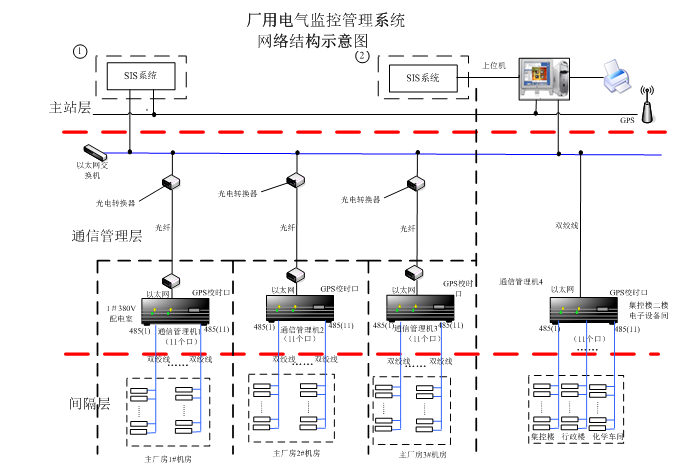

廠用電監控系統通訊技術方案某電力有限公司3×390MW燃氣蒸汽聯合循環機組廠用電監控系統通訊層技術改造采用杭州恒控電力科技有限公司CE300系列通信管理機。 系統總體規范 廠用電監控系統配置4臺通信管理機以及1臺上位機，分別完成＃1～＃3機組廠用電設備、公用部分（化水、行政樓、集控樓）設備數據的采集和管理。改造后新的廠用電監控系統，系統顯示界面全方位的展示電廠一次接線圖的方式、顯示重要設備實時電量情況，并顯示部分接入位置接點開關的狀態。 系統網絡總體構架如下：
CE300通信管理機的技術規范： a) 型式：微機型掛壁式 b) 計劃使用壽命：8年及以上 c) 采集數據頻率可設定范圍：1-30分鐘。 d) 具有把數據轉發給上位機和直接轉發數據給SIS系統的功能。 單臺通訊管理機的485通訊口16個，每個通訊口包含不少于16個采集地址。 e) 裝置應具有自檢功能。當裝置元器件損壞時，應能發出裝置異常信號，并指出有關裝置發生異常的部位。 f) 裝置應具有自復位功能。當軟件工作不正常時應能通過自復位電路自動恢復正常工作，裝置對自復位命令應進行記錄。 g) 通訊管理機需備打時標功能，在通訊管理機上傳數據至上位機和SIS系統時，需把相應數據打上時標。 |
