一、現場項目需求

某光伏子站監控系統功能需求如下：

Ø  采集光伏子站各智能監測裝置的數據

Ø  將所有采集的數據與規約通訊的方式上傳到監控主站系統

Ø  子站監控系統與主站監控系統之間采用光纖以太網通信方式

Ø  配置一面標準機柜，將光伏子站監控系統相關設備都安裝在機柜內

Ø  配置UPS系統，確保光伏子站監控系統關鍵設備在斷電情況下能持續運行2小時。

二、現場通訊規約

光伏子站監控系統與監控主站系統之間采用光纖以太網通道IEC104規約通信方式，實現遙測、遙信、遙控功能。

為了確保光伏子站監控系統與監控主站系統之間數據通訊的安全性，在光伏子站監控系統與監控主站系統之間增加縱向加密裝置，對系統之間的數據通訊報文進行加密。

三、接入技術方案

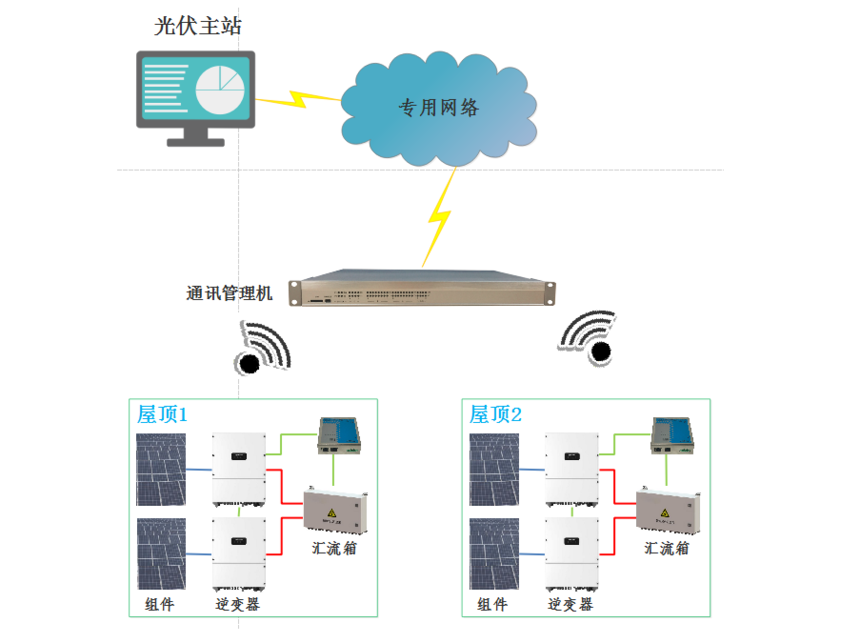

每個屋面采用杭州恒控電力科技有限公司CE300帶RF通訊管理機和主控室RF通訊管理機通訊。示意圖如下：

四、接入技術原則

為了確保子站監控系統運行的穩定性、可靠性，杭州恒控電力科技有限公司結合多年光伏子站監控系統的運行經驗，在進行方案設計時，遵循如下原則：

Ø  每個485總線上接入相同類型的智能監控裝置；

Ø  每個485總線上接入的智能監控裝置的通信參數（波特率、停止位、校驗位、數據位）完全相同；

Ø  每個485總線上接入的智能監控裝置個數不超過48個；

Ø  每個485總線上接入的智能監控裝置的通訊規約相同；

Ø  布線時，盡量確保強電與弱電線路分開布線；

五、通訊方案

光伏子站監控系統與監控主站系統之間采用無線通信方式，通訊規約由監控主站系統提供，實現遙測、遙信、遙控功能。

CE300智能通信管理機通過串口采集所有智能監測裝置的數據，并通過以太網規約通訊方式轉發給監控主站系統和通過光纖專用通道IEC101規約通訊方式轉發給電力調度主站系統，同時接收監控主站系統和電力局調度主站系統下發的遙控命令經智能通信管理機處理后轉發給相應的智能監測裝置。

為了確保光伏子站監控系統與監控主站系統之間數據通訊的安全性，在光伏子站監控系統與監控主站系統之間增加縱向加密裝置，對系統之間的數據通訊報文進行加密。
