1   項目背景

1.1項目基本情況

本項目為山東電力自有配電室配電監測項目。該配電室內有一臺400KVA的變壓器和一臺200KVA的箱變總進線，用電計量方式為高供低計。

1.2用戶需求

①監測所有低壓進線柜及饋線柜的三相電參數；

②監測所有低壓進線柜及饋線柜的開關量狀態；

③對各監測項設置相應的預告警規則，預告警即時推送；

④web端及app實現實時監測及界面展示（包括遙測量運行趨勢和遙信預告警推送）。

 2   總體建設內容

2.1項目監測點概覽

 2.2項目系統建設目標

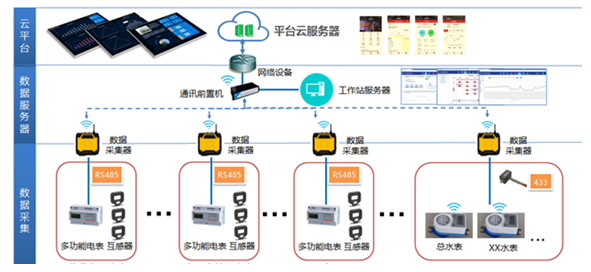

電力云平臺的物聯方案通過傳感器、表計、通訊管理機實時采集傳輸用戶現場的運行數據，實現對電氣參量的本地采集、遠程監測和事件告警，并采用物聯技術將信息上傳至云端，支持展示、分析與計算。

電力云平臺通過對用戶各進出線回路的負荷、電壓、電流等參數的采集監測，使服務商運維團隊和客戶管理人員可隨時隨地查看企業用電信息；平臺預置了20多項參數預告警功能，如過壓、欠壓、過電流、斷路器變位等，告警事件web端即時推送，和手機app聯動，輔助運維團隊和客戶管理人員及時掌握用電安全信息并支撐運維團隊快速解決問題。

通過運行趨勢和線上診斷分析，可對比分析各用電回路、各終端設備的用電慣性；通過電量分析、質量分析、最值分析和預告警頻度分析等特征分析，讓客戶明明白白的安全用電。

2.3 監測產品功能介紹

2.3.1電力云監測平臺

電力云監控平臺本期版本包括多個一級菜單，多個二級菜單，同時在頁面上可實時進行預告警提示。

1.監測概覽

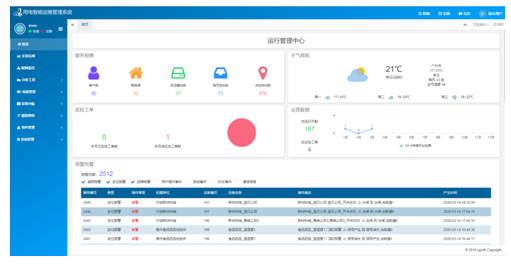

監測概覽包括預告警概覽和預告警查詢兩個頁面，側重對企業的運行異常進行實時提醒和預警，并可進行歷史查詢。目前系統已預設20多種預告警規則，可實現設備故障報警、用能（電）量超標報警、過電流報警、過電壓報警、電能質量超標報警等類型的提醒。并可針對每個用戶、每個設備進行預告警的開啟和關閉設置。預告警概覽頁面如下圖所示。

2.企業工況

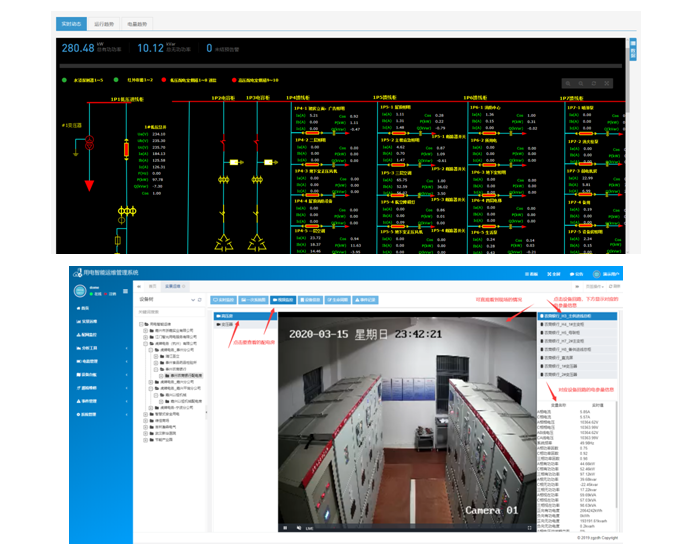

企業工況為針對單個企業的運行情況數據監測和分析，包括實時動態、運行趨勢、電量趨勢3個二級頁面。其中實時動態通過接線圖和實時數據報表的形式展示三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、電流及電壓諧波、電量等電參數的實時數據，以及各關鍵開關、斷路器的實時開合位置和環境監測信息。

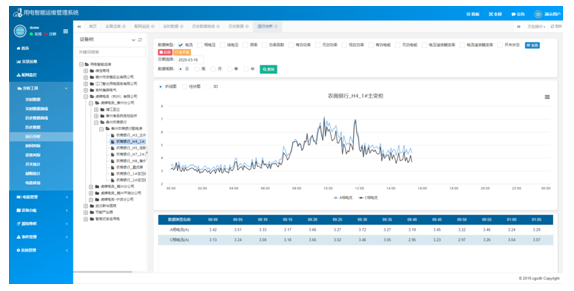

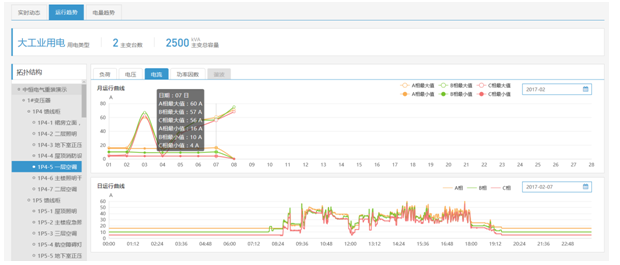

運行趨勢以折線圖的形式展示各電氣參數的月度趨勢和日趨勢，實現各電氣參數在設定時間段內的最大值、最小值和平均值的分析。

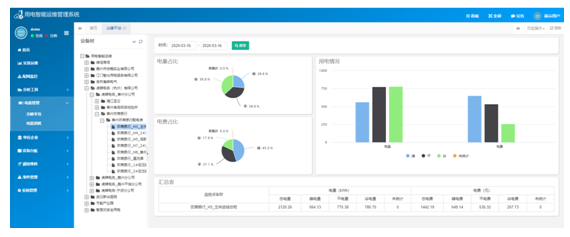

電量分析以餅裝圖、柱狀圖、面積圖和折線圖的形式展示用戶及其個回路的分時段電量和分設備對比，實現尖峰、谷、平電力及電量消耗的統計及分析。

3.診斷分析

診斷分析包括運行日報和健康月報兩個二級頁面。其中運行日報為用戶運行異常信息、預告警信息的日統計；健康月報為每月根據用戶的用電情況出具的診斷分析報告，包括用戶月電量、電費基本信息、健康體檢得分、專家建議、體檢詳細信息等內容。

4.管理中心

管理中心包括服務支持、預告警設置、聯系我們和密碼修改4個二級菜單，其中服務支持為用戶使用本平臺的幫助、支持內容，包括安裝指導視頻、現場勘察手冊、安裝調試手冊、故障處理手冊、系統使用手冊和常見問題列表等；預告警設置是針對各用戶、各設備、各預告警類型的開啟和關閉的設置頁面；聯系我們和密碼修改為云能源公司的服務電話、服務信息查詢頁面。

5.預告警提示

預告警提示是指在用戶發生異常問題后，平臺通過告警鈴鐺和彈出信息提示用戶進行處理的內容。

2.3.2手機APP

手機APP是面向終端用能企業的移動APP，企業通過APP實時監控用能數據，查看企業的能源使用情況，及時收取用電預告警信息，保障企業用電安全可靠，提升管理效率，滿足日常能源管理監控需求。

1.電量展示

電量和負荷通過區域點擊進行切換，廣告部分自動輪詢播放。其中電量部分展示今日電量、本月電量、上月電量、今年電量以及昨日電量環狀圖、本月截至當前電量環狀圖。

2.異動告警

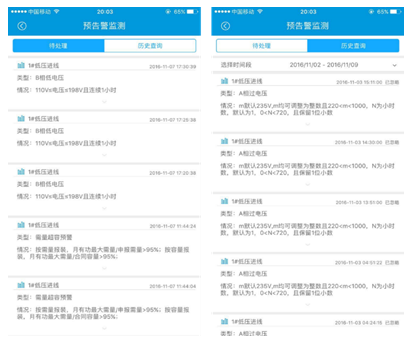

若用戶用電發生異常，則右上角的告警點擊右上角的鈴鐺，彈出預告警監測頁面，包括待處理頁面和歷史查詢頁面。預告警信息來源于平臺。

待處理頁面展示用戶發生的且未處理的預告警，包括設備、預告警類型、時間、情況（即異常值）；通過點擊下拉箭頭，展示等級與標準，失去焦點時即收起；歷史查詢展示用戶發生的已處理或已忽略的預告警，包括設備、預告警、時間、情況（即異常值）、狀態（已處理、已忽略）（未處理內容不做展示，且排序按照發生時間順序倒序）；通過點擊下拉箭頭，展示等級與標準，失去焦點時即收起；

3.在線監測

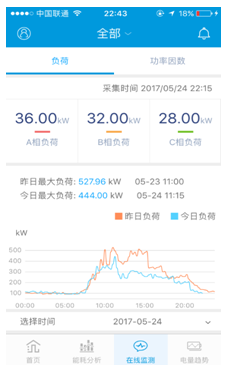

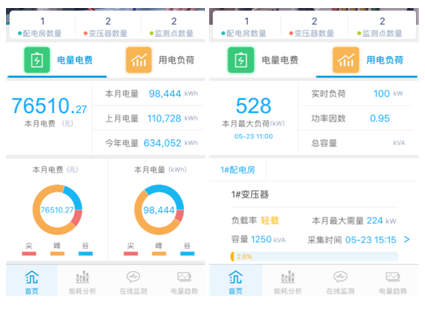

運行趨勢界面從上到下依次是標題欄（中間是當前功能模塊名稱，右側圖標預告警監測功能的鈴鐺圖標），負荷曲線、功率因數、電壓曲線、電流曲線tab按鍵，內容區，底部導航菜單。運行趨勢頁面示意圖：

展示負荷、功率因數當日運行曲線，其中負荷曲線以折線圖形式展現今日負荷、昨日負荷曲線，同時展示昨日最大負荷及發生時間、今日最大負荷及發生時間；功率因數展示當日實時功率因數曲線；

圖形可進行雙擊或拖動放大，放大后，圖形右上角出現“還原”按鈕，可還原至初始狀態，觸摸圖形懸浮顯示時間和具體數值，下拉屏幕進行數據刷新。

4.電量趨勢

電量趨勢界面從上到下依次是標題欄（中間是當前功能模塊名稱，右側圖標預告警監測功能的鈴鐺圖標），內容區，底部導航菜單。電量趨勢頁面示意圖如下。

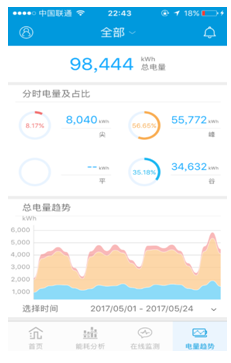

展示所選時間范圍的總電量、尖峰平谷結構分布、每日電量趨勢，按月篩選時間段，默認為上一個自然月的電量顯示，選擇時，時間隨當前日期而定，后段日期不能早于前段日期。其中尖峰平谷結構分布依據查詢條件，以環圖形式展示所選時間段內總電量尖峰平谷結構分布、數值。

每日電量趨勢依據查詢條件，以堆積折線圖，分尖峰平谷展示每日電量趨勢。

2.3.3線下分析服務

恒控電力有專業的數據分析團隊，可以定期幫助用戶出具用電診斷報告和節能分析報告，分析用電存在問題，挖掘用戶用電成本節約空間，針對性提供改造策略，精益化用電管理。

用電診斷報告，基于平臺全面的大數據基礎，針對各類用戶的用能場景，深度挖掘用戶用能規律及問題，幫助用戶發現用能問題、節省用能成本、挖掘用能潛力、提升用能效率，并在經濟、安全、效率等方面為用戶提供后續節能改造的建議，精確匹配用戶及能源服務商，提供相應解決方案及增值服務。

節能分析報告，針對風機、水泵、空壓機、制冷機、各類熱泵、建筑/廠用照明等大功耗設備，分析其功耗曲線，定制低碳節能整體解決方案，制定具體節能改造和運行策略，同時可針對已經進行節能改造的大功耗設備，在明確項目邊界的前提下，提供改造節能量的第三方計量，從而在節能過程中保證業主核心利益。

2.3.4線下運維業務

1. 用電設備使用環境巡檢（對配電房內照明、通風、除濕、通道等內容進行巡檢）

2. 用電設備配套項目巡檢（對用電設備的標志標識、上墻資料、操作工具、安全工器具等內容進行巡檢）

3.用電設備本體巡檢（對用電設備的殼體、一二次元器件、銅排、電纜等內容進行巡檢）

4. 用電設備數據記錄與基本分析（對用電設備使用數據進行記錄，并與正常數值、平時數值進行對比分析）

2.4 項目預期成果

在線監測服務：

①能通過web端和app端實時查看配電室0.4KV進線和出線回路監測點的遙測信息（電壓、電流、有功功率、有功電度等）；

②能通過web端和app端實時查看各重要出線回路監測點的遙測信息，其中相關遙測越限會以預告警的形式推送；

③電力平臺提供運行日報及月報，提供預告警事件查詢功能，方便客戶進行安全用電管理。

線下運維服務：

④發生故障后，告警信息即時推送，服務商通知客戶管理人員，完成精準檢
