1.  背景

國家能源局14號令配套文件（國能安全36號文）提出加強電力監控系統安全防護工作，要求電力企業依照執行。

國能安全36號文包括：

附件1電力監控系統安全防護總體方案；

附件2省級以上調度中心監控系統安全防護方案；

附件3地級調度中心監控系統安全防護方案；

附件4發電廠監控系統安全防護方案；

附件5變電站監控系統安全防護方案；

附件6配電監控系統安全防護方案；

附件7電力監控系統安全防護評價規范。

與光伏電站、風電廠、水電站相關的主要是附件1、附件2、附件3、附件4、附件7。

其中附件1、附件7為系統總體防護方案，附件2、附件3為主站防護方案，附件4為電廠防護方案。

本文后續介紹只針對使用無線通訊方式的數據通訊場合。

2.  通訊方案

發電廠數據通訊在使用電力專線或電力調度數據網進行數據交互的場合外，需要在主站和子站設置安全接入?yún)^(qū)。安全接入?yún)^(qū)的實施方案，由用戶對通訊內容、主站安全要求、子站安全要求決定。

2.1.    正向隔離

只上傳數據到主站的廠站（主站不對子站進行參數設置、遙控下發等命令），廠站內需要設立安全接入?yún)^(qū)，并在安全接入?yún)^(qū)內加裝正向隔離裝置。

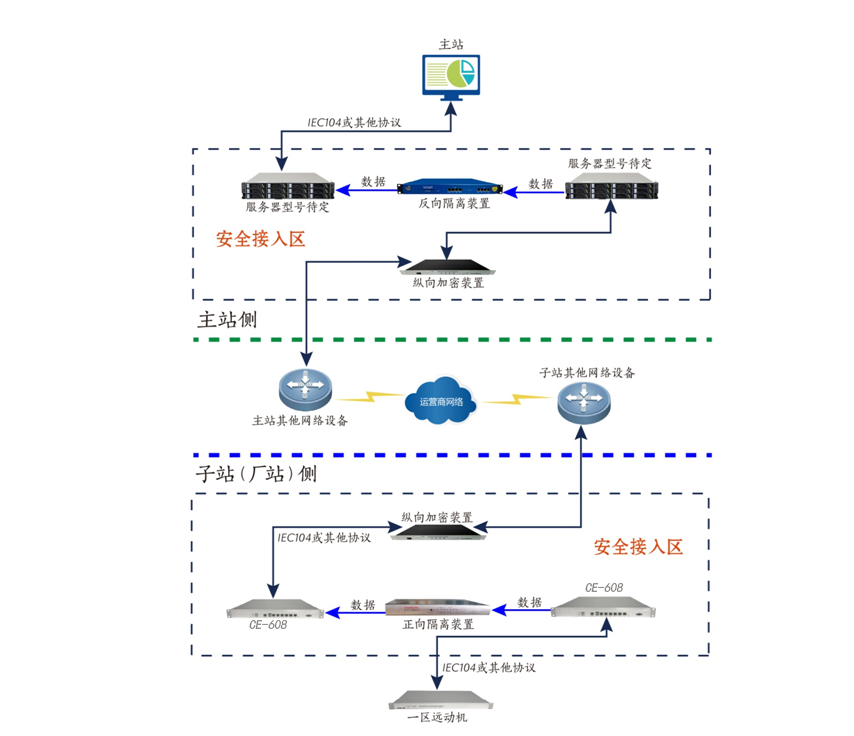

廠站內的縱向加密裝置、主站側反向隔離裝置、主站側縱向加密裝置，根據用戶對主站的安全等級要求，做相應設備的增加。通訊示意圖如下：

廠站數據傳輸流程如下：

1.廠站內的遠動機通過各種協議采集數據。

2.廠站內的隔離穿透前置服務器（CE-608）通過IEC104或其他協議從遠動機采集整站數據。

3. 廠站內的隔離穿透后置服務器（CE-608）通過正向隔離傳輸協議（內部協議），從隔離穿透前置服務器（CE-608）獲取整站數據。

4. 廠站內的隔離穿透后置服務器（CE-608）通過IEC104或其他協議發送數據到主站側。

主站側只增加反向隔離裝置時，數據傳輸流程如下：

1. 主站側隔離穿透前置服務器通過IEC104或其他協議接收廠站數據。

2. 主站側隔離穿透后置服務器通過文件方式，接收隔離穿透前置服務器上的數據。

3. 主站通過IEC104或其他協議從隔離穿透后置服務器接收廠站數據。

2.2. 正、反向隔離

主站需要對子站進行參數設置、遙控下發等命令的場合，主站、廠站內需要分別設立安全接入?yún)^(qū)，并在安全接入?yún)^(qū)內加裝正、反向隔離裝置、縱向加密裝置。

通訊示意圖如下：

廠站數據傳輸流程如下：

1.廠站內的遠動機通過各種協議采集數據。

2.廠站內的隔離穿透前置服務器（CE-608）和遠動機建立TCP連接，并通過鏈路拆分技術，把和遠動機連接的單條TCP鏈路拆分為經過正向隔離的數據發送鏈路，和經過反向的命令接收鏈路。

3.廠站內的隔離穿透后置服務器（CE-608）通過鏈路合并技術，把隔離穿透前置服務器拆分的兩條鏈路合并成一條，和主站建立tcp連接。

主站數據傳輸流程如下：

1. 主站側的隔離穿透前置服務器和廠站內的隔離穿透后置服務器建立TCP連接，并通過鏈路拆分技術，把和隔離穿透后置服務器連接的單條TCP鏈路拆分為經過反向隔離的數據發送鏈路，和經過正向的命令接收鏈路。

2. 主站側的隔離穿透后置服務器通過鏈路合并技術，把隔離穿透前置服務器拆分的兩條鏈路合并成一條，和主站建立tcp連接。
